Dây mạng Cat6 AMP được sản xuất bởi COMMSCOPE một tập đoàn hàng đầu về thiết bị mạng sở hữu hàng loạt các thương hiệu uy tín như Systimax, AMP Netconnect, ADC Krone, Uniprise, Arris, Ruckus.
Dây mạng Cat6 AMP có chất lượng vượt trội mang trong mình hàng loạt tiêu chuẩn chất lượng, không khó khi Dây mạng Cat6 AMP chiếm lĩnh hầu như thị trường dây cáp mạng và được tin tưởng lắp đặt tại các công trình có quy mô.
Dây mạng Cat 6 AMP Commscope chính hãng thỏa mãn được các nhu cầu về hiệu suất như Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP),... nhờ vào việc sản xuất theo tiêu chuẩn TIA/EIA-568-B và ISO/IEC 11801 Class E.

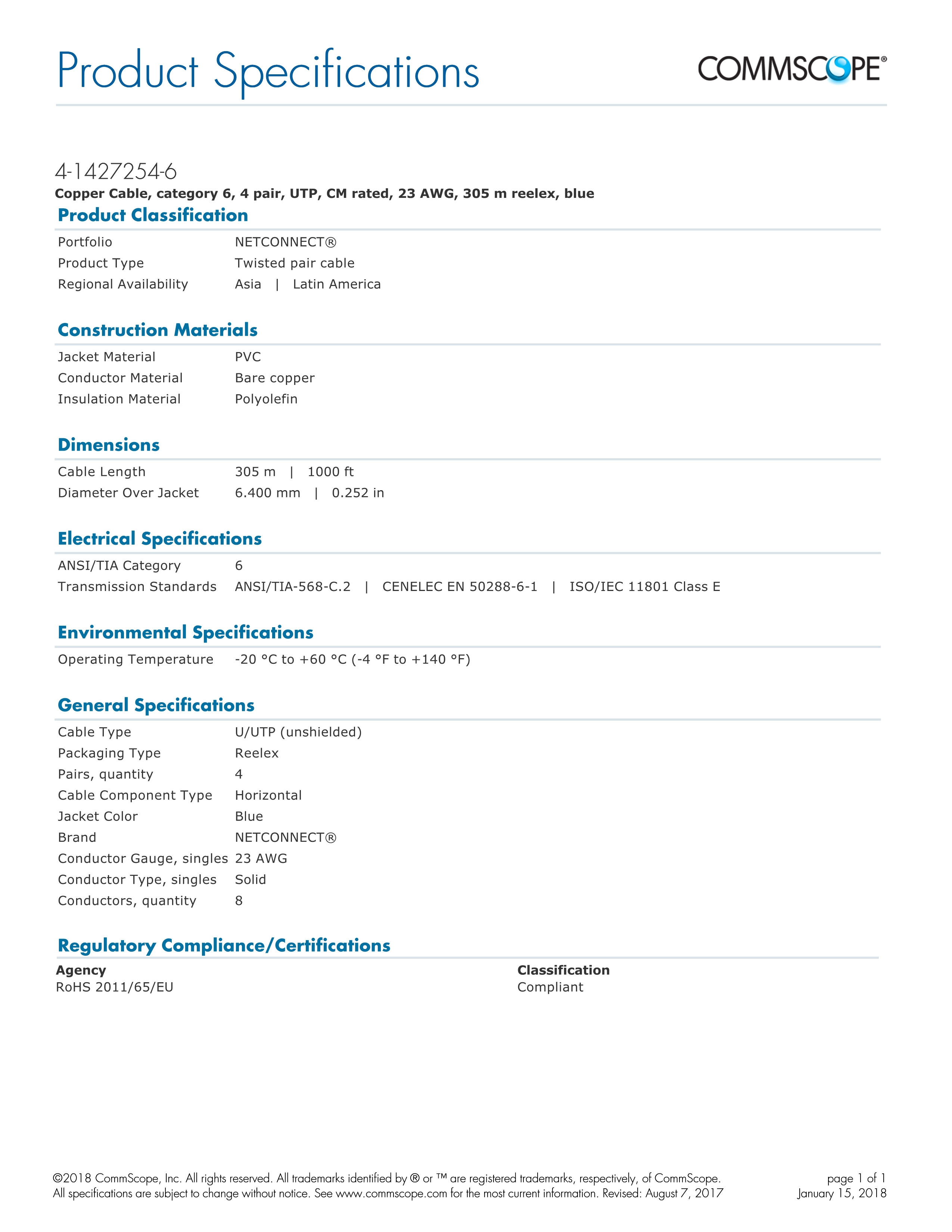

Thông tin kỹ thuật dây mạng cat6 AMP:
Mã sản phẩm: 1427254-6
Dây mạng CAT6 Amp được phát triển và nâng cấp từ dây mạng CAT5e tiền nhiệm, với nhiều cải tiến về tốc độ truyền tải, cụ thể Dây mạng CAT6 Amp hỗ trợ chuẩn Gigabit Enthernet, cho tốc độ đường truyền lên đến 10 Gigabit/giây ở băng thông 250Mhz với khoảng cách từ 70m-100m, Hiệu suất 3dB, thỏa mãn tất cả các yêu cầu của IEEE 802.3ab và được thẩm tra độc lập bởi ETL SEMKO
Điện dung: 5.6 nF/100m.
Trở kháng: 100 ohms +/-15%, 1 MHz to 600 MHz.
Điện trở dây dẫn: 66.58 ohms max/1km.
Điện áp : 300VAC hoặc VDC.
Độ trễ truyền: 536 ns/100 m max. @ 250 MHz.
Độ uốn cong: (4 X đường kính cáp) ≈ 1".

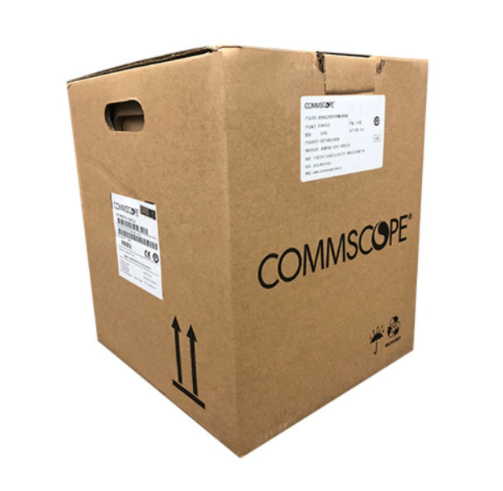

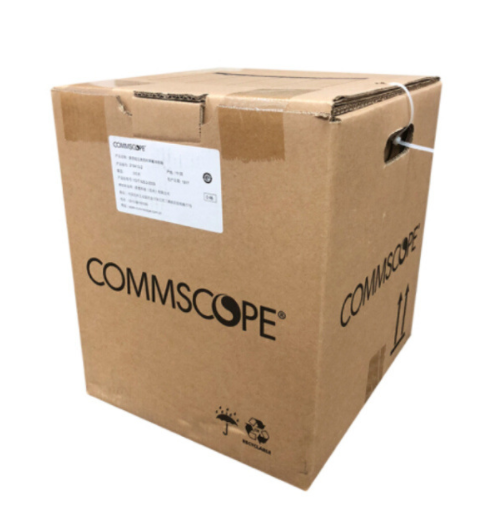

Đóng gói : 1000ft/ reel-in-box (26 lbs/kft).
Bảo hành 25 năm cho hệ thống hay từng thành phần tùy điều kiện.
Chất liệu vỏ bọc:
Dây dẫn: đồng dạng cứng - solid, đường kính lõi 23 AWG.
Vỏ bọc cách điện: Polyethylene, 0.0097in.
Vỏ bọc: 0.025in (Þ.230), PVC.
Nhiệt độ hoạt động: -20°C – 60°C.
Nhiệt độ lưu trữ: -20°C – 80°C.
Mức độ an toàn (theo UL LISTED): CM, tệp UL số E154336
Hiệu suất: TIA/EIA-568-B.2-1 (Hiệu suất chỉ định cho cáp 4 đôi chuẩn Cat 6, 100 Ohm
Hiệu suất dữ liệu dây mạng Cat 6 AMP Commscope chính hãng:
| Frequency (MHz) |
Insertion Loss (Attenuation) dB/100m | NEXT (dB) | PSNEXT (dB) | ELFEXT (dB) | ||||||||
| Standard | Cat6 CMR | Standard | Cat6 CMR | Standard | Cat6 CMR | Standard | Cat6 CMR | |||||
| Max. | Typical | Min. | Typical | Min. | Typical | Min. | Typical | |||||
| 0.772 | 1.8 | 1.6 | 1.6 | 76.0 | 80 | 87 | 74.0 | 83.0 | 89.4 | 70.0 | 87.0 | 89.4 |
| 1 | 2.0 | 1.8 | 1.8 | 74.3 | 78 | 86 | 72.3 | 82.8 | 89.2 | 67.8 | 78.0 | 87.3 |
| 4 | 3.8 | 3.8 | 3.7; | 65.3 | 68 | 77 | 63.3 | 71.8 | 78.9 | 55.8 | 65.3 | 76.0 |
| 8 | 5.3 | 5.3 | 5.0 | 60.8 | 67 | 76 | 58.8 | 71.7 | 77.5 | 49.7 | 60.1 | 70.5 |
| 10 | 6.0 | 5.8 | 5.5 | 59.3 | 66 | 72 | 57.3 | 69.0 | 73.2 | 47.8 | 57.2 | 67.9 |
| 16 | 7.6 | 7.4 | 7.0 | 56.2 | 66 | 70 | 54.2 | 61.0 | 66.9 | 43.7 | 54.1 | 65.6 |
| 20 | 8.5 | 8.4 | 7.9 | 54.8 | 55 | 64 | 52.8 | 63.4 | 37.6 | 41.8 | 51.6 | 64.0 |
| 25 | 9.5 | 9.2 | 8.9 | 53.3 | 55 | 62 | 51.3 | 57.5 | 63.0 | 39.8 | 50.2 | 64.5 |
| 31.25 | 10.7 | 10.3 | 10.1 | 51.9 | 55 | 65 | 49.9 | 57.1 | 63.9 | 37.9 | 49.5 | 63.4 |
| 62.5 | 15.4 | 14.8 | 14.5 | 47.4 | 54 | 61 | 45.4 | 53.3 | 59.1 | 31.9 | 45.7 | 53.4 |
| 100 | 19.8 | 18.7 | 18.5 | 44.3 | 52 | 56 | 42.3 | 50.2 | 53.6 | 27.8 | 41.3 | 47.3 |
| 200 | 29.0 | 27.0 | 27.8 | 39.8 | 50 | 52 | 37.8 | 49.9 | 53.4 | 21.8 | 34.1 | 39.5 |
| 250 | 32.8 | 30.5 | 32.0 | 38.3 | 48 | 52 | 36.3 | 49.2 | 52.7 | 19.8 | 29.2 | 39.7 |
| 300 | - | 33.5 | 35.0 | - | 45 | 51 | - | 46.5 | 20.1 | - | 28.7 | 38.1 |
| 350 | - | 37.0 | 37.0 | - | 42 | 49 | - | 44.1 | 46.9 | - | 24.5 | 34.7 |
| 400 | - | 39.3 | 40.1 | - | 39 | 45 | - | 41.1 | 45.9 | - | 23.4 | 33.6 |
| 500 | - | 44.3 | 46.2 | - | 38 | 43 | - | 39.6 | 43.7 | - | 13.4 | 21.5 |
| 550 | - | 46.4 | 49 | - | 37 | 40 | - | 37.3 | 42.2 | - | 10.8 | 17.1 |
| 600 | - | 49.5 | 51.2 | - | 34 | 33 | - | 35.6 | 44.7 | - | 7.3 | 17.1 |
| Frequency (MHz) |
PSELFEXT (dB) | RL (dB) | ACR (dB) | PSACR (dB) | ||||||||
| Standard | Cat6 CMR | Standard | Cat6 CMR | Standard | Cat6 CMR | Standard | Cat6 CMR | |||||
| Min. | Typical | Min. | Typical | Min. | Typical | Min. | Typical | |||||
| 0.772 | 67.0 | 75.9 | 82.4 | - | 24.0 | 23.0 | 74.2 | 78.4 | 85.4 | 72.2 | 81.4 | 87.8 |
| 1 | 64.8 | 72.8 | 80.2 | 20.0 | 25.0 | 25.0 | 72.3 | 76.2 | 84.2 | 70.3 | 81.0 | 87.4 |
| 4 | 52.8 | 61.1 | 73.7 | 23.0 | 32.0 | 30.0 | 61.5 | 64.2 | 73.3 | 59.5 | 68.0 | 75.2 |
| 8 | 46.7 | 57.2 | 67.9 | 24.5 | 34.0 | 30.0 | 55.5 | 61.7 | 71.0 | 53.5 | 66.4 | 72.5 |
| 10 | 44.8 | 55.2 | 65.8 | 25.0 | 38.0 | 32.0 | 53.3 | 60.2 | 66.5 | 51.3 | 63.2 | 67.7 |
| 16 | 40.7 | 49.8 | 62.0 | 25.0 | 35.0 | 33.0 | 48.6 | 58.6 | 63.0 | 46.6 | 53.6 | 59.9 |
| 20 | 38.8 | 48.5 | 59.4 | 25.0 | 34.0 | 34.0 | 46.3 | 46.6 | 56.1 | 44.3 | 55.0 | 59.7 |
| 25 | 36.8 | 46.8 | 58.2 | 24.3 | 36.0 | 34.0 | 43.8 | 45.8 | 53.1 | 41.8 | 48.3 | 54.1 |
| 31.25 | 34.9 | 46.2 | 57.2 | 23.6 | 27.0 | 33.0 | 41.2 | 44.7 | 54.9 | 39.2 | 46.8 | 53.8 |
| 62.5 | 28.9 | 42.6 | 50.1 | 21.5 | 25.0 | 34.0 | 32.0 | 39.2 | 46.5 | 30.0 | 38.5 | 44.6 |
| 100 | 24.8 | 39.1 | 44.7 | 20.1 | 23.0 | 33.0 | 24.5 | 33.3 | 37.5 | 22.5 | 31.5 | 35.1 |
| 200 | 18.8 | 30.8 | 38.1 | 18.0 | 27.0 | 34.0 | 10.8 | 23.0 | 24.2 | 8.8 | 22.9 | 25.6 |
| 250 | 16.8 | 27.7 | 37.9 | 17.3 | 29.0 | 30.0 | 5.5 | 17.5 | 20.0 | 3.5 | 18.7 | 20.7 |
| 300 | - | 28.2 | 37.3 | - | 23.0 | 29.0 | - | 11.5 | 16.0 | - | 13.0 | 15.1 |
| 350 | - | 22.1 | 35.6 | - | 21.0 | 28.0 | - | 5.0 | 12.0 | - | 7.1 | 9.9 |
| 400 | - | 17.5 | 25.5 | - | 19.0 | 29.0 | - | -0.3 | 4.9 | - | 1.8 | 5.8 |
| 500 | - | 10.2 | 15.3 | - | 18.0 | 25.0 | - | -6.3 | -3.2 | - | -4.7 | -2.5 |
| 550 | - | 8.2 | 17.8 | - | 17.0 | 25.0 | - | -9.4 | -9.0 | - | -9.1 | -6.8 |
| 600 | - | 7.5 | 14.3 | - | 15.0 | 21.0 | - | -15.5 | -18.2 | - | -13.9 | -6.5 |

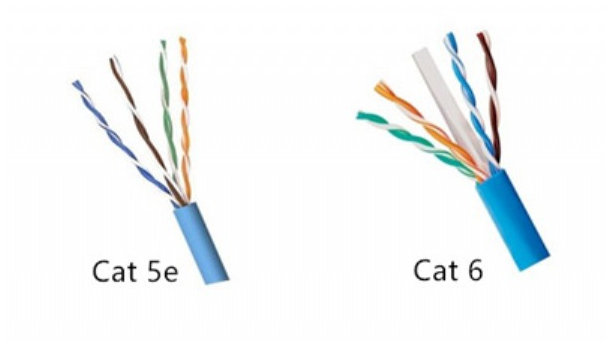

Một vài so sánh về dây mạng CAT5SE và dây mạng CAT6:
|
Chỉ tiêu |
Cáp mạng CAT5e |
Cáp mạng CAT 6 |
|
Tần số hoạt động |
Cáp mạng Cat5e có kích cỡ dây dẫn theo tiêu chuẩn Mỹ (AWG) là 24AWG và tần số hoạt động là 100MHz |
Cáp mạng Cat6 là 23 AWG với tần số hoạt động 250 MHz |
|
Lõi |
Không có |
Loại dây mạng Cat6 đều có một lõi nhựa ở trung tâm để phân chia 4 cặp dây và chống nhiễu chéo |
|
Ứng dụng |
Thiết kế để đáp ứng các ứng dụng 10/100 Mbps Ethernet và hỗ trợ ứng dụng Gigabit Ethernet |
Thiết kế để dùng cho ứng dụng Gigabit Ethernet. |
|
Tốc độ |
10/100Mbp, hỗ trợ truyền tốc độ 10/100/1000Mbps |
10/100/1000 Mbps và 10 Gigabit Ethernet |
|
Hoạt động |
Ít nhiễu chéo nhưng không tốt bằng cáp mạng CAT6 |
Chống nhiễu chéo, tỉ lệ tín hiệu nhiễu cao, tỉ số cao sẽ ít bị nhiễu ảnh còn ngược lại thì sẽ nhiều nhiễu ảnh. |
|
Khoảng cách làm việc |
Khoảng cách là 100m và có thể chạy xa 150m với cáp UTP Cat 5e |
Khoảng cách ngắn chỉ đạt 70-90m, nhưng vẫn có thể chạy xa 150m với cáp UTP Cat 6 |
|
AWG |
Không có |
CÓ |
Những hạn chế của dây mạng cat6 AMP:
Bị giới hạn ở mức tối đa với chiều dài là 328 feet cho tốc độ kết nối như những loại cáp mạng xoắn đôi khác.
Khoảng cách làm việc ngắn chỉ đạt 70-90m.
Cáp mạng CAT 6 chi phí cao hơn CAT 5e. Trên thực tế nó có tốc độ và ưu điểm mạnh hơn CAT5e, song người mua vẫn lựa chọn CAT5e và cần phải thay thế để hỗ trợ 10 Gigabit được tốt hơn.
